GST-LD-8302A海灣雙動作切換模塊是一種專門設計用于與GST-LD-8303輸入/輸出模塊連接，實現控制器與被控設備之間作交流直流隔離及啟動、停動雙動作控制的接口部件。
為一種非編碼模塊，不可與控制器的總線連接。模塊有二對常開、常閉輸出觸點，可分別獨立控制。
主要技術指標如下：
（1）工作電壓：24V
（2）監視電流=0mA，動作電流≤40mA
（3）線制：輸入端采用五線制與GST-LD-8303模塊連接；輸出端采用六線與受控設備連接，其中三線用于控制設備，三線用于接收回答信號
（4）無源輸出觸點容量：DC24V/5A或AC220/5A
（5）輸出控制方式：電平方式，繼電器始終吸合
（6）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP30
（8）外形尺寸：120mm×80mm×43mm（帶底殼）

一、GST-LD-8302A海灣雙動作切換模塊特點

GST-LD-8302A海灣雙動作切換模塊是一種專門設計用于與GST-LD-8303輸入/輸出模塊連接，實現控制器與被控設備之間作交流直流隔離及啟動、停動雙動作控制的接口部件。
切換模塊為一種非編碼模塊，不可與控制器的總線連接。模塊有二對常開、常閉輸出觸點，可分別獨立控制。

二、GST-LD-8302A海灣雙動作切換模塊主要技術指標

（1）工作電壓：24V
（2）監視電流=0mA，動作電流≤40mA
（3）線制：輸入端采用五線制與GST-LD-8303模塊連接；輸出端采用六線與受控設備連接，其中三線用于控制設備，三線用于接收回答信號
（4）無源輸出觸點容量：DC24V/5A或AC220/5A
（5）輸出控制方式：電平方式，繼電器始終吸合
（6）使用環境：
 溫度：-10℃～+50℃
 相對濕度≤95%，不結露
（7）外殼防護等級：IP30
（8）外形尺寸：
 120mm×80mm×43mm（帶底殼）

三、GST-LD-8302A海灣雙動作切換模塊結構特征、安裝與布線

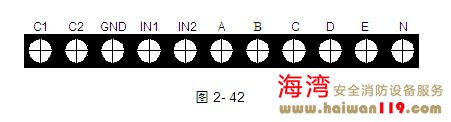

GST-LD-8302A海灣雙動作切換模塊的外形尺寸及結構與GST-LD-8302切換模塊相同，安裝方法也相同，其對外端子示意圖如圖2-42：

GST-LD-8302A海灣雙動作切換模塊其中：
弱電端子如下：
 C1：啟動命令信號輸入端子
 C2：停動命令信號輸入端子
 GND：地線端子
 IN1：啟動回答信號輸出端子
 IN2：停動回答信號輸出端子
強電端子如下：
 A、B：啟動命令信號輸出端子，為無源常開觸點
 C、B：停動命令信號輸出端子，為無源常閉觸點
 D：啟動回答信號輸入端子，取自被控設備AC220V常開觸點
 E：停動回答信號輸入端子，取自被控設備AC220V常閉觸點
 N：AC220V零線端子

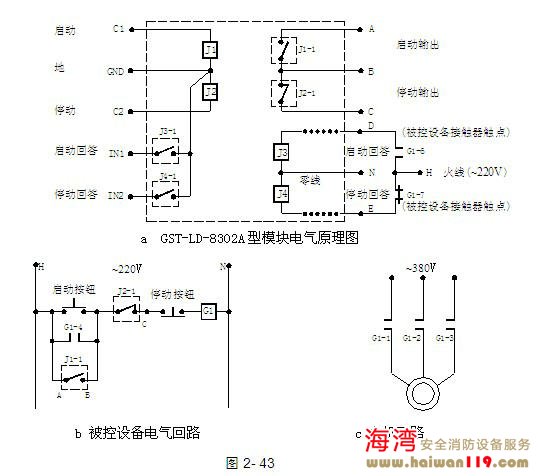

GST-LD-8302A型模塊電氣原理圖如圖2-43：
aGST-LD-8302A型模塊電氣原理圖
b被控設備電氣回路c電機回路

四、GST-LD-8302A海灣雙動作切換模塊應用方法

可直接與GST-LD-8303型模塊連接使用。
布線要求：各端子外接線均采用阻燃BV線，導線截面積≥1.5mm2。

---
